Dimmer ya TRIAC ni nini na inafanyaje kazi?
2026-04-12 434

Nguvu ya AC inatumika sana katika mifumo ya umeme ya kila siku, lakini vifaa vingi havihitaji nguvu kamili kila wakati.Ili kudhibiti mwangaza, kasi au joto, saketi lazima zirekebishe ni kiasi gani cha nishati kinachotolewa.Mojawapo ya ufumbuzi wa kawaida ni dimmer ya TRIAC, ambayo inaruhusu udhibiti laini na ufanisi wa nguvu za AC.Makala haya yanafafanua jinsi nguvu za AC zinavyofanya kazi, jinsi vifaa vya TRIAC vinavyofanya kazi, na jinsi vipengele tofauti vinavyofanya kazi pamoja ili kudhibiti utoaji.

Katalogi

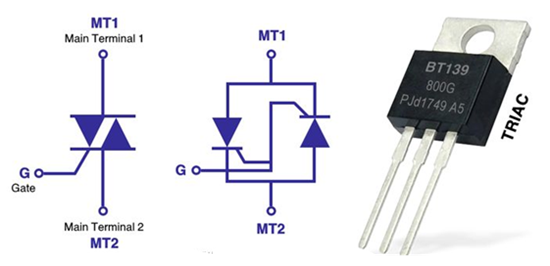

Kielelezo 1. Alama ya TRIAC na Kipengele cha Kimwili

Jinsi Umeme wa AC Hufanya Kazi na Kwa Nini Tunaudhibiti

Mkondo mbadala (AC) ni aina ya kawaida ya umeme hupatikana katika nyumba na mifumo mingi ya umeme.Tofauti na sasa ya moja kwa moja (DC), AC haina mtiririko katika mwelekeo mmoja.Badala yake, voltage inaendelea kubadilisha kati ya chanya na hasi, na kutengeneza wimbi laini la sinusoidal.

Tabia hii mbadala hurudia kwa masafa mahususi, kwa kawaida 60 Hz (120 V RMS) katika baadhi ya nchi au 50 Hz (230 V RMS) katika wengine.Thamani ya RMS (mraba wa maana ya mizizi) inawakilisha voltage inayofaa inayotolewa kwa vifaa vya umeme.

Katika baadhi ya programu, vifaa vingi havihitaji nguvu kamili ya mara kwa mara.Mifumo ya taa inahitaji mwangaza unaoweza kubadilishwa, hita zinahitaji udhibiti wa joto, na motors hufanya kazi kwa kasi tofauti kulingana na kazi.Bila udhibiti unaofaa, nishati ya ziada mara nyingi hupotea kama joto au kuzuia mfumo kwa uendeshaji rahisi wa KUWASHA/KUZIMA.

Ili kutatua hili, nishati ya AC inadhibitiwa kwa kudhibiti ni kiasi gani cha kila mzunguko wa mawimbi hufikia mzigo.Hii inaruhusu mifumo kutoa tu kiwango kinachohitajika cha nishati, kuboresha ufanisi, utendakazi na maisha ya sehemu.Katika suluhu kama vile vipunguza sauti vya TRIAC, udhibiti wa nishati hupatikana kwa kuwasha kifaa katika sehemu maalum katika kila nusu ya mzunguko, kurekebisha matokeo bila kupoteza nishati isiyo ya lazima.

Ili kuelewa jinsi udhibiti huu unapatikana katika nyaya halisi, inahitajika kwanza kuangalia kifaa kinachofanya iwezekanavyo: TRIAC.

TRIAC ni nini?

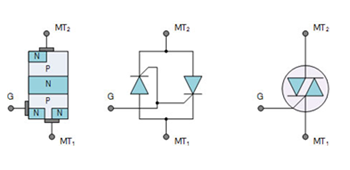

Kielelezo 2. Muundo wa Ndani wa TRIAC na Mzunguko Sawa

A TRIAC (Triode for Alternating Current) ni kifaa cha kielektroniki kinachotumiwa kudhibiti nishati ya AC.Ni inafanya kazi kama swichi ambayo inaweza kuwasha na KUZIMA nishati katika pande zote mbili za mzunguko wa AC.TRIAC ina vituo vitatu: MT1, MT2, na Lango.Wakati ishara ndogo inatumiwa kwenye lango, TRIAC inawasha na inaruhusu mtiririko wa sasa.HUWA IMEWASHWA kwa muda wote wa nusu mzunguko huo na HUZIMA kiotomatiki mkondo wa sasa unaposhuka hadi sifuri.Kwa kuwa inaweza kudhibiti nusu zote za muundo wa wimbi la AC, TRIAC moja inaweza kuchukua nafasi ya SCR mbili, na kufanya mzunguko kuwa rahisi na wa bei nafuu zaidi.

Dimmer ya TRIAC ni nini?

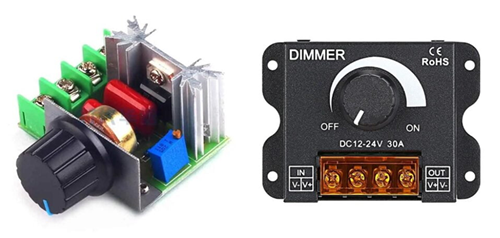

Kielelezo 3. Moduli ya TRIAC Dimmer

A mwangaza wa TRIAC ni mzunguko unaotumia TRIAC kudhibiti kiasi cha nishati ya AC inayoletwa kwenye mzigo, kama vile mwanga, feni au hita.Badala ya KUWASHA au KUZIMA nishati kikamilifu, hurekebisha utoaji kwa kudhibiti wakati TRIAC IMEWASHA katika kila mzunguko wa AC.

Inapofanya kazi, TRIAC HUWA IMEZIMWA mwanzoni mwa kila nusu ya mzunguko.Baada ya kuchelewa kwa muda mfupi, imewashwa, ikiruhusu mtiririko wa sasa kwa sehemu iliyobaki ya mzunguko.Kwa kubadilisha ucheleweshaji huu, mzunguko unadhibiti ni kiasi gani cha wimbi hufikia mzigo.Ucheleweshaji mfupi hutoa nguvu zaidi, wakati kuchelewa kwa muda mrefu kunapunguza nguvu.

Njia hii inaitwa udhibiti wa pembe ya awamu, na inaruhusu urekebishaji laini wa mwangaza, kasi, au joto bila kupoteza nishati nyingi.

Udhibiti wa Angle ya Awamu ni nini?

Kielelezo 4. Mdhibiti wa Awamu ya Triac

Udhibiti wa pembe ya awamu ni mbinu inayotumiwa kurekebisha nguvu za AC kwa kubadilisha uhakika katika kila mzunguko ambapo upitishaji huanza.Badala ya kutumia fomu nzima ya wimbi, sehemu iliyochaguliwa tu inaruhusiwa kupitisha mzigo.

Katika ishara ya AC, kila mzunguko una nusu mbili: chanya na hasi.Mwanzoni mwa kila mzunguko wa nusu, kifaa cha kubadili kinabaki ZIMWA.Baada ya kuchelewa, IMEWASHA na kuruhusu mkondo kutiririka kwa muda wote wa nusu-mzunguko huo.Ucheleweshaji huu unaitwa angle ya kurusha (kawaida hupimwa kwa digrii kutoka 0 ° hadi 180 °).

• Pembe ndogo ya kurusha (kuwasha mapema) → muundo mwingi wa wimbi hupita → nguvu ya juu

• Pembe kubwa ya kurusha (kuwasha kwa kuchelewa) → chini ya muundo wa wimbi hupita → nguvu ya chini

Kwa kurekebisha pembe hii, mzunguko hubadilisha voltage yenye ufanisi (voltage ya RMS) inayotumiwa kwenye mzigo, ambayo inadhibiti moja kwa moja mwangaza, kasi, au pato la joto.

Ingawa njia hii ni nzuri, pia inabadilisha sura ya wimbi.Badala ya wimbi la sine laini, pato inakuwa "kukatwa" au kupotosha, ambayo inaweza kuanzisha kelele ya umeme na kuathiri vifaa nyeti.

Vipengele Kuu Vinavyotumika katika Mizunguko ya TRIAC

TRIAC - Kifaa kikuu cha kubadilisha kinachodhibiti mtiririko wa mkondo wa AC hadi kwenye mzigo.

DIAC - Husaidia kuanzisha TRIAC kwa kutoa mpigo mkali na thabiti kwenye lango.

Mtandao wa RC (Resistor na Capacitor) - Hudhibiti muda kwa kuchaji capacitor na kuweka wakati TRIAC IMEWASHA.

Potentiometer - Kipinga kigeugeu kinachoruhusu urekebishaji rahisi wa pato (mwangaza, kasi, au joto).

Mzunguko wa Snubber (Resistor + Capacitor) - Hulinda TRIAC kutokana na kelele na kuzuia kuchochea zisizohitajika.

Mzigo (Taa, Fan, Heater, nk) - Kifaa kinachopokea nguvu zinazodhibitiwa.

Je, DIAC Hufanya Nini Katika Dimmer ya TRIAC?

A DIAC hutumika kuanzisha TRIAC kwa njia iliyodhibitiwa na thabiti, kusaidia mzunguko kufanya kazi vizuri.Inasalia IMEZIMWA wakati voltage juu yake iko chini na hairuhusu mkondo wowote kupita.Wakati capacitor katika mtandao wa RC inachaji, voltage huongezeka polepole.Voltage hii inapofikia kiwango cha kukatika kwa DIAC, DIAC huwasha ghafla na kutoa mdundo mkali kwenye lango la TRIAC.Mpigo huu huhakikisha kuwa TRIAC IMEWASHA haraka na kwa uhakika.

DIAC inapofanya kazi katika kiwango maalum cha voltage, inasaidia kuunda vichochezi sawa katika mizunguko chanya na hasi ya mawimbi ya AC.Hii inaboresha utendakazi wa jumla wa dimmer kwa kupunguza utoaji usio na usawa na kufifia.Pia huzuia uanzishaji wa mapema au dhaifu, ambao unaweza kusababisha operesheni isiyo thabiti.

Jinsi Udhibiti wa Mizunguko ya RC Huanzisha Muda

Kielelezo 5. Mzunguko wa trigger ya nusu ya wimbi la RC

An Mzunguko wa RC (kipinga na capacitor) hudhibiti muda wa wakati TRIAC HUWASHA katika kila mzunguko wa AC.Mwanzoni mwa kila mzunguko wa nusu, capacitor huanza malipo kwa njia ya kupinga.Kasi ya malipo hii inategemea thamani ya upinzani.

Wakati capacitor inachaji, voltage juu yake huongezeka polepole.Wakati voltage hii inakuwa ya juu ya kutosha, inawasha DIAC, ambayo kisha hutuma mapigo kwenye lango la TRIAC na kuiwasha.Hii inamaanisha TRIAC haina kugeuka mara moja, inasubiri mpaka capacitor kufikia voltage required.

Kwa kubadilisha upinzani (kawaida na potentiometer), wakati wa malipo unaweza kubadilishwa.Upinzani wa chini huruhusu capacitor kuchaji haraka, na kusababisha TRIAC KUWASHA mapema na kutoa nguvu zaidi.Upinzani wa juu hupunguza kasi ya malipo, kuchelewesha hatua ya trigger na kupunguza pato la nguvu.

Uendeshaji wa TRIAC katika Mzunguko Chanya wa Nusu

Wakati wa chanya nusu mzunguko wa AC waveform, voltage huanza saa sifuri na kuongezeka kuelekea kilele chake.Mwanzoni mwa mzunguko huu, TRIAC inasalia IMEZIMWA, kwa hivyo hakuna mkondo unaopita kupitia mzigo.Wakati huo huo, capacitor katika mtandao wa RC huanza malipo kwa njia ya kupinga.

Kadiri voltage ya capacitor inavyoongezeka hatua kwa hatua, hatimaye hufikia voltage ya kuvunja DIAC.Hili linapotokea, DIAC huendesha na kutuma mapigo makali kwenye lango la TRIAC.Mpigo huu wa mpigo huanzisha TRIAC, ikiruhusu mkondo wa mtiririko kutoka kwa chanzo cha AC kupitia mzigo na kuvuka TRIAC.

Pindi IMEWASHWA, TRIAC inaendelea kufanya kazi kwa muda uliosalia wa nusu mzunguko chanya.Haizima mara moja baada ya ishara ya lango kuondolewa.Badala yake, HUWA IMEWASHWA hadi sasa inashuka hadi sifuri mwishoni mwa mzunguko.

• Uanzishaji wa awali husababisha pato la juu la nishati

• Kuchochea baadaye husababisha kupungua kwa nguvu

• Kiasi cha nishati inayowasilishwa inategemea wakati TRIAC inawashwa ndani ya nusu ya mzunguko

Wakati voltage ya AC inarudi kwa sifuri, sasa iko chini ya sasa ya kushikilia, na TRIAC inazima kwa kawaida, tayari kwa mzunguko unaofuata.

Uendeshaji wa TRIAC katika Mzunguko Hasi wa Nusu

Wakati wa mzunguko wa nusu mbaya, voltage inarudi, hivyo sasa inapita kinyume chake.Capacitor sasa inachaji kinyume chake kupitia mtandao wa RC.Wakati voltage inafikia kiwango cha DIAC, inasababisha TRIAC na kuiwasha.

Baada ya hayo, sasa hupitia mzigo kwa mwelekeo tofauti kwa mapumziko ya nusu ya mzunguko.TRIAC HUWA IMEWASHWA wakati mkondo wa sasa uko juu vya kutosha.

• Ucheleweshaji mfupi → nguvu zaidi

• Kuchelewa kwa muda mrefu → nguvu kidogo

• Nguvu inategemea ni kiasi gani cha mzunguko kinatumika

Wakati voltage inarudi kwa sifuri, sasa inakuwa chini sana, na TRIAC inazima.

Jinsi TRIAC Dimmer Inapunguza Nguvu

A mwangaza wa TRIAC hupunguza nguvu kwa kuruhusu sehemu tu ya kila mzunguko wa AC kufikia mzigo.Badala ya kupitisha muundo kamili wa wimbi, huchelewesha wakati mkondo unapoanza kutiririka katika kila nusu ya mzunguko.Mwanzoni mwa kila mzunguko, TRIAC HUWA IMEZIMWA.Baada ya kuchelewa kwa muda mfupi, INAWASHA na kuruhusu mtiririko wa sasa kwa sehemu iliyobaki ya mzunguko.Ikiwa IMEWASHA mapema, muundo mwingi wa wimbi hupitia, kwa hivyo nguvu ni kubwa.Ikiwa IMEWASHA kuchelewa, sehemu ndogo tu ya wimbi hutumiwa, hivyo nguvu hupunguzwa.Kwa kuwa chini ya fomu ya wimbi hutolewa, voltage yenye ufanisi (voltage ya RMS) inakuwa chini.Hii ndiyo sababu mwanga unakuwa hafifu, feni hukimbia polepole, au hita hutoa joto kidogo.

Jinsi Mabadiliko ya Mawimbi yanavyoathiri Pato

Kipunguza mwangaza cha TRIAC kinapodhibiti nishati, hakihifadhi muundo wa asili laini wa AC.Badala yake, inakata sehemu ya kila mzunguko, kwa hivyo muundo wa mawimbi unakuwa haujakamilika au "iliyokatwa.”

Mabadiliko haya ya umbo huathiri moja kwa moja jinsi kifaa kinavyofanya kazi.Kwa kuwa sehemu tu ya wimbi hutolewa, voltage yenye ufanisi (RMS voltage) imepunguzwa, ambayo hupunguza nguvu.Ndiyo sababu taa zinapungua, motors hupungua polepole, na hita hutoa joto kidogo.

Walakini, muundo wa wimbi uliobadilishwa pia una athari kadhaa.Kubadili ghafla kunajenga kando kali katika ishara, ambayo inaweza kuzalisha kelele ya umeme na kuingiliwa.Katika baadhi ya matukio, hii inaweza kusababisha kumeta kwa taa au sauti za buzzing kwenye vifaa.

Jinsi Mizunguko ya Snubber Hulinda Vipengee

Mzunguko wa snubber hutumiwa kulinda TRIAC kutokana na mabadiliko ya ghafla ya voltage na kuchochea zisizohitajika.Kwa kawaida huwa na kipingamizi na capacitor iliyounganishwa katika mfululizo kwenye TRIAC.Kazi yake kuu ni kupunguza kiwango cha mabadiliko ya voltage (dv/dt) na kuweka ubadilishaji thabiti.

Wakati sakiti inadhibiti mizigo ya kufata neno kama vile injini au transfoma, mabadiliko ya ghafla ya mkondo yanaweza kuunda miisho ya volteji ya juu.Miiba hii inaweza kuharibu TRIAC au kuifanya KUWASHA bila kukusudia.Mzunguko wa snubber husaidia kunyonya na kulainisha spikes hizi za voltage, kuboresha kuegemea.

Capacitor humenyuka haraka kwa mabadiliko ya haraka ya voltage, wakati kupinga hudhibiti sasa na kuzuia mtiririko mkubwa.Pamoja, wao hupunguza mkazo wa umeme kwenye TRIAC na kuhakikisha uendeshaji sahihi.

Manufaa na Hasara za TRIAC Dimmers

Faida za TRIAC Dimmers:

Hutumia vipengele vichache, kufanya mzunguko kuwa nafuu na rahisi kujenga.

Hurekebisha pato bila kupoteza nishati nyingi kama joto.

Ndogo kuliko ufumbuzi wa kubadili mitambo.

Huruhusu udhibiti wa taratibu wa mwangaza, kasi au joto.

Hakuna sehemu zinazosonga, kwa hivyo ina maisha marefu.

Ubaya wa TRIAC Dimmers:

Huenda isifanye kazi vizuri na baadhi ya taa za LED au vifaa vya kielektroniki.

Inaweza kuzalisha mwingiliano kutokana na upotoshaji wa muundo wa wimbi.

Hasa kwa viwango vya chini vya nguvu au kwa mizigo isiyoendana.

Si sahihi kama mbinu za kisasa za udhibiti wa kidijitali.

Inaweza kuhitaji kuzama kwa joto kwa operesheni sahihi.

TRIAC dhidi ya SCR: Kuna Tofauti Gani?

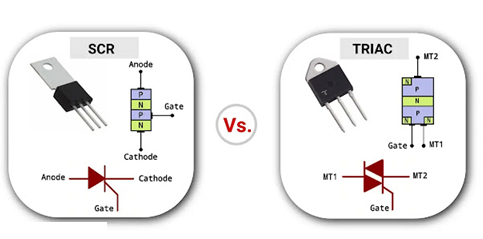

Kielelezo 6. TRIAC vs SCR

Kipengele	SCR (Kirekebishaji Kinachodhibitiwa na Silicon)	TRIAC (Triode kwa Sasa Mbadala)
Mwelekeo wa Sasa	Mwelekeo mmoja tu	Maelekezo yote mawili
Udhibiti wa AC	Inahitaji SCR mbili kwa udhibiti kamili wa AC	Inadhibiti AC kamili mzunguko na kifaa kimoja
Operesheni	Huwasha wakati imewashwa, ZIMZIMA kwa sifuri sasa	Sawa, lakini inafanya kazi ndani mizunguko yote miwili
Utata wa Mzunguko	Ngumu zaidi (mbili vifaa vinavyohitajika)	Rahisi zaidi (moja kifaa)
Maombi	Virekebishaji, udhibiti wa nguvu ya juu	Dimmers, kasi ya shabiki kudhibiti, hita
Kubadilisha Aina	Unidirectional	Ya pande mbili
Gharama na Ukubwa	Juu (zaidi vipengele)	Chini (chache vipengele)
Kuchochea lango	Imeanzishwa katika moja polarity pekee	Inaweza kuanzishwa ndani roboduara nyingi
Ushughulikiaji wa Voltage	Bora kwa juu maombi ya voltage	Voltage ya wastani uwezo
Ushughulikiaji wa Sasa	Hushughulikia juu zaidi viwango vya sasa	Chini ya SCR ndani matumizi ya nguvu ya juu
Kubadilisha Kasi	Kasi na zaidi imara	Polepole kidogo kutokana kwa muundo wa pande mbili
Unyeti wa Kelele	Nyeti kidogo kwa kelele	Nyeti zaidi kwa dv/dt na kelele
Matumizi ya Kawaida katika AC	Imedhibitiwa rectifiers, anatoa viwanda	Nuru dimmers, nyumbani vifaa
Utendaji wa joto	Bora kwa nguvu ya juu mifumo	Inahitaji joto makini usimamizi
Udhibiti wa Usahihi	Sahihi zaidi katika mifumo iliyodhibitiwa	Rahisi lakini sahihi zaidi

Hitimisho

Vipima sauti vya TRIAC hutoa njia rahisi na faafu ya kudhibiti nishati ya AC kwa kurekebisha ni kiasi gani cha kila mzunguko kinachofikia mzigo.Kwa kutumia vipengee kama vile DIAC, mtandao wa RC, na saketi ya snubber, mfumo unaweza kufanya kazi vizuri na kwa uhakika.Ingawa vipunguza sauti vya TRIAC vinatumika kwa sababu ya gharama ya chini na muundo rahisi, pia vina vikwazo kama vile kelele na matatizo ya uoanifu na baadhi ya mizigo.Kuelewa jinsi mizunguko hii inavyofanya kazi husaidia katika kuchagua suluhisho sahihi kwa programu tofauti.
