Misingi ya GTO Thyristor: Muundo, Uendeshaji, Manufaa, na Matumizi
2026-04-13 313

Umeme wa umeme ni muhimu kwa kudhibiti nguvu za juu za umeme, na thyristor ya GTO hutumiwa sana katika uwanja huu.Ni kifaa cha kubadilisha nguvu ya juu ambacho kinaweza kuwashwa na kuzimwa kupitia lango, na kuifanya iwe rahisi zaidi kuliko vifaa vya kawaida.Katika makala hii hebu tujadili GTO thyristor, muundo wake, kazi, aina, sifa, maombi, kulinganisha, masuala ya kubuni, na siku zijazo.

Katalogi

GTO Thyristor ni nini?

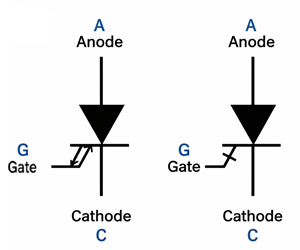

A GTO thyristor ni kifaa cha kubadilisha semiconductor chenye nguvu nyingi na vituo vitatu: anodi, cathode, na lango.Inaweza kuwashwa na a chanya lango la sasa na kuzimwa na a mkondo hasi wa lango.Hii inaifanya kuwa kifaa kinachodhibitiwa kikamilifu, kisichoelekeza moja kwa moja ambacho huruhusu mkondo wa mtiririko kutoka anode hadi cathode.

Muundo wa Ndani wa GTO

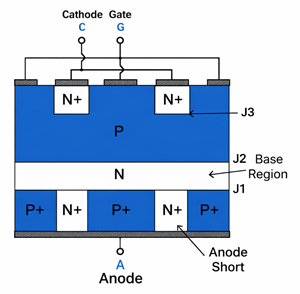

Kielelezo 2. GTO Muundo wa Ndani wenye Tabaka na Makutano ya PNPN J1–J3

GTO thyristor imeundwa na tabaka nne za semiconductor zilizopangwa kama PNPN.Tabaka hizi huunda makutano matatu yanayoitwa J1, J2, na J3, ambayo hudhibiti jinsi kifaa huzuia au kuendesha mkondo.

Sehemu Kuu

• Safu ya anodi ya P+ inaauni mtiririko wa sasa na kuwasha

• Safu ya N-msingi hudhibiti uzuiaji wa voltage ya mbele

• Safu ya P-msingi, iliyounganishwa kwenye lango, inadhibiti ubadilishaji

• Safu ya cathode ya N+ inaauni mtiririko wa juu wa sasa

Makutano J1, J2, J3

• J1 iko kati ya anodi na N-base

• J2 ni makutano ya kati ambayo hudhibiti ubadilishaji

• J3 iko karibu na kathodi na inasaidia upitishaji

Makutano haya huamua ikiwa kifaa KIMEWASHWA au AMEZIMWA.

Kanuni ya Kazi ya GTO

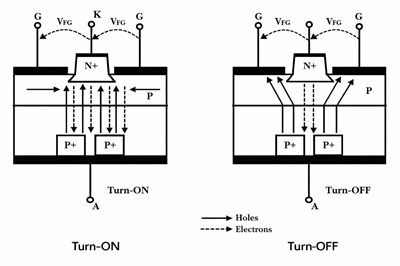

Kielelezo 3. Operesheni ya GTO Inaonyesha Kuwasha na Kuzima kwa Mtiririko wa Mtoa huduma

GTO inafanya kazi kama a thyristor ya kawaida lakini inaruhusu kuzima kupitia lango.Wakati voltage ya mbele inatumika, J1 na J3 zinapendelea mbele wakati J2 inazuia sasa.Kifaa inawasha wakati lango chanya linatumika, kuruhusu mtiririko wa sasa kutoka anode hadi cathode.

Ili kuzima kifaa, sasa lango hasi linatumika, kuondoa flygbolag za malipo zilizohifadhiwa na kupunguza sasa mpaka itaacha.Mkia mdogo wa sasa unapita kwa muda mfupi kabla ya kuzima kabisa.Kuwasha kunahitaji mkondo wa chini wa lango, huku kuzima kunahitaji mkondo wa juu wa lango.

Aina za GTO na Njia za Uendeshaji

Aina za GTO

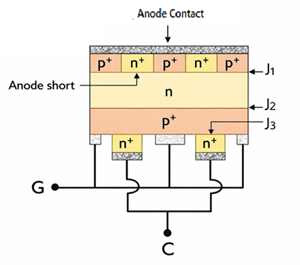

Kielelezo 4. Muundo wa GTO usiolinganishwa na Anode Short

• GTO isiyo na usawa

GTO isiyolinganishwa imeboreshwa kwa uwezo wa juu wa kuzuia mbele na hasara ya chini ya hali, lakini uwezo wake wa kuzuia kinyume ni mdogo.Kwa sababu ya hili, kawaida hutumiwa na diode ya kupambana na sambamba katika mzunguko wa kubadilisha fedha na inverter.Hii ndiyo aina ya kawaida katika matumizi ya nguvu ya juu ya vitendo.

Kielelezo 5. Muundo wa Ulinganifu wa GTO wenye Uzuiaji wa Voltage wa pande mbili

• GTO ya ulinganifu

GTO ya ulinganifu inaweza kuzuia voltage katika pande zote mbili za mbele na nyuma.Hii inafanya kuwa muhimu katika mizunguko ambapo utunzaji wa reverse voltage inahitajika.Hata hivyo, muundo huu si wa kawaida kwa sababu kawaida huhusisha utendakazi wa utendakazi ikilinganishwa na aina ya ulinganifu.

Katika uendeshaji, GTO inaweza kubaki katika hali ya kuzuia mbele wakati voltage chanya ya anode iko lakini hakuna ishara ya lango inayotumika.Mara tu kichochezi cha lango kinatumika, kifaa huingia kwenye hali ya upitishaji wa mbele na mtiririko wa sasa kutoka anode hadi cathode.Chini ya upendeleo wa kinyume, tabia inategemea aina ya GTO: GTO ya ulinganifu inaweza kuzuia voltage ya nyuma, wakati GTO isiyo ya kawaida haiwezi na kwa hiyo inategemea diode ya nje ya kupambana na sambamba.

Voltage ya GTO na Sifa za Sasa

• Ndani kuzuia mbele, mkondo mdogo tu wa uvujaji unapita

• Ndani upitishaji wa mbele, kifaa hubeba sasa ya juu na kushuka kwa voltage ya chini

• Ndani kuzuia nyuma, mkondo mdogo wa uvujaji wa nyuma upo

Kifaa hugeuka na ishara ya lango na kuzima kwa sasa ya lango hasi, kuruhusu kubadili kudhibitiwa bila mabadiliko ya nje.

Faida na Mapungufu ya GTO

Faida

• Washa na uzime unaodhibitiwa na lango

• Hakuna haja ya saketi za ubadilishaji wa nje

• Uwezo wa kushughulikia viwango vya juu vya voltage na sasa

• Inaaminika katika maombi ya viwanda yanayodai

Mapungufu

• Inahitaji gari dhabiti la lango, haswa kwa kuzima

• Hasara za juu za upitishaji ikilinganishwa na SCR

• Kasi ya kubadili polepole kuliko vifaa vya kisasa

• Inahitaji mizunguko ya ulinzi kwa uendeshaji salama

Maombi ya GTO

GTO hutumiwa hasa katika mifumo ya nishati ya juu, yenye nguvu nyingi ambapo masafa ya kuwasha ni ya chini kiasi lakini kuwasha na kuzima kwa kudhibitiwa bado kunahitajika.Katika anatoa za magari na anatoa za mzunguko wa kutofautiana, husaidia kudhibiti mtiririko mkubwa wa nguvu katika vifaa vya viwanda.Katika inverters na waongofu, hutumiwa ambapo utunzaji wa sasa wenye nguvu na utendaji wa kubadili wa kuaminika unahitajika chini ya mzigo mkubwa.

GTO pia zimetumika sana katika mifumo ya uvutaji, ikijumuisha injini za treni za umeme na matumizi mengine ya reli, ambapo shinikizo la umeme ni kubwa na hali ya uendeshaji inahitajika.Katika upitishaji wa HVDC na mifumo mingine ya nguvu ya kiwango cha matumizi, huthaminiwa kwa uwezo wao wa kudhibiti volteji kubwa ya sasa na ya juu kwa ufanisi zaidi kuliko vifaa vinavyokusudiwa kubadili kwa kasi zaidi lakini nyepesi.

GTO vs Vifaa vya Kisasa

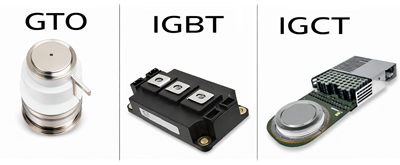

Kielelezo 6. GTO dhidi ya IGBT dhidi ya IGCT

Kipengele	GTO	IGBT	IGCT
Udhibiti	Inadhibitiwa kwa sasa	Udhibiti wa voltage	Udhibiti wa sasa ulioboreshwa
Kubadilisha Kasi	Wastani	Juu	Juu sana
Ushughulikiaji wa Nguvu	Juu sana	Kati hadi juu	Juu sana
Gate Drive	Juu	Chini	Wastani
Ufanisi	Wastani	Juu	Juu sana

Hitimisho

GTO thyristor ni kifaa muhimu ambacho kiliboresha udhibiti katika mifumo ya juu ya nguvu.Ingawa vifaa vya kisasa kama IGBT na IGCT sasa vinatumika zaidi, GTO bado inatumika katika programu nyingi zilizopo.Kuelewa GTO husaidia kujenga msingi imara katika umeme wa umeme na maendeleo yake.Inasalia kuwa mada muhimu kwa mtu yeyote anayejifunza umeme wa umeme.voltage ya juu na ya sasa.
