MOSFET kama Swichi: Kufanya Kazi, Aina, na Maombi Yamefafanuliwa
2026-04-15 189

MOSFET ni sehemu muhimu za kielektroniki zinazotumiwa kudhibiti nguvu katika saketi nyingi.Wanafanya kazi kama swichi za haraka na za ufanisi katika vifaa vya kisasa.Katika makala hii inakuwezesha kujadili kuhusu kubadili MOSFET, majimbo ya uendeshaji, jinsi inavyofanya kazi, gari lango na ulinzi wa mzigo, kubadili upande wa juu na chini, R._{DS(imewashwa)}, na maombi.

Katalogi

Kubadilisha MOSFET ni nini?

A Kubadilisha MOSFET ni swichi ya kielektroniki inayodhibitiwa na voltage inayotumia a MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) kudhibiti mtiririko wa sasa kati yake kukimbia na vituo vya chanzo.Inajulikana kwa upinzani wake wa juu sana wa pembejeo, ambayo inaruhusu kudhibitiwa na sasa kidogo sana ya pembejeo.Kwa sababu ya uwezo wake wa kubadili haraka, ufanisi wa hali ya juu, na utangamano na saketi za mantiki za kidijitali, MOSFET inatumika sana kama swichi ya kielektroniki katika programu nyingi za kompyuta.

Majimbo ya Uendeshaji ya MOSFET katika Kubadilisha

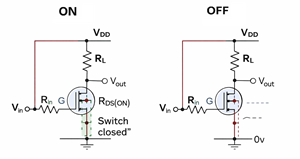

Kielelezo 2. Kiwashi cha MOSFET IMEZIMA Kulingana na VGS

Kubadilisha MOSFET kunatokana na hali mbili kuu za uendeshaji zinazodhibiti mtiririko wa sasa kwa kutumia voltage ya lango-kwa-chanzo (VGS).

Katika hali ya OFF (eneo lililokatwa), VGS iko chini ya voltage ya kizingiti.Hakuna fomu za njia za conductive, kwa hivyo mkondo hauwezi kutiririka kati ya bomba na chanzo.MOSFET hufanya kama swichi iliyo wazi.

Katika KWENYE jimbo, VGS inazidi voltage ya kizingiti.Njia ya upitishaji inaunda, kuruhusu mkondo kutiririka.MOSFET hufanya kama swichi iliyofungwa.

Katika kubadilisha programu, kifaa husogea haraka kati ya majimbo haya mawili ili kufikia udhibiti mzuri na wa kasi wa sasa.

Jinsi MOSFET Inafanya kazi kama Badili

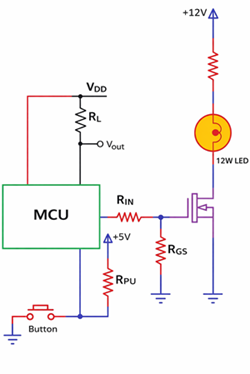

Kielelezo 3. MOSFET Kubadilisha Mzunguko Kudhibiti Mzigo Kwa Kutumia Voltage ya Lango

MOSFET hudhibiti mzigo kwa kubadili kati IMEZIMWA na WASHA majimbo kupitia voltage ya lango.

Wakati voltage ya lango iko chini, MOSFET inabaki IMEZIMWA na mzigo unapokea hakuna sasa.Wakati voltage ya lango imeongezeka juu ya kiwango kinachohitajika, MOSFET inageuka WASHA na inaruhusu mtiririko wa mkondo, kuamsha mzigo.

Kwa ubadilishaji wa kuaminika, voltage ya lango kawaida inaendeshwa vizuri juu ya thamani ya kizingiti.Hii inapunguza upinzani wa ndani wa MOSFET na kuboresha ufanisi, hasa katika matumizi ya nguvu.

Hifadhi ya Lango na Ulinzi wa Mzigo

Kuendesha lango na ulinzi wa mzigo rejea udhibiti sahihi wa MOSFET na kuilinda kutokana na uharibifu.Lango la MOSFET hufanya kama a capacitor, kwa hivyo ikiwa imeachwa ikielea, inaweza WASHA au IMEZIMWA nasibu kutokana na kelele.Ili kuzuia hili, a kizuia kushuka (kwa kituo cha N) au kipinga cha kuvuta juu (kwa P-channel) inatumika.

Mizigo tofauti inahitaji ulinzi. Mizigo ya kupinga ziko salama, lakini mizigo ya kufata neno kama vile motors au relays inaweza kutoa spikes voltage (nyuma EMF), hivyo diode flyback inahitajika. Mizigo ya uwezo inaweza kuchora mkondo wa juu wakati wa kuanza, kwa hivyo kikomo cha sasa kinaweza kuhitajika.

Ubadilishaji wa MOSFET wa Upande wa Juu na Upande wa Chini

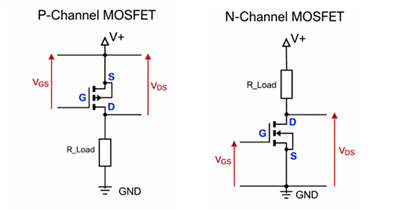

Kielelezo 4. Upande wa Juu (P-channel) na Upande wa Chini (N-chaneli) Kubadilisha MOSFET

Kubadilisha upande wa juu

Katika ubadilishaji wa upande wa juu, MOSFET imewekwa kati ya usambazaji wa umeme na mzigo, wakati mzigo umeunganishwa chini.Wakati MOSFET inapogeuka, hutoa voltage kwa mzigo, kuiwasha.Njia hii ni ngumu zaidi na mara nyingi hutumia MOSFET ya P-channel.

Kubadilisha upande wa chini

Katika kubadili upande wa chini, MOSFET imewekwa kati ya mzigo na ardhi, wakati mzigo unaunganishwa na ugavi mzuri.Wakati MOSFET IMEWASHA, sasa inapita kupitia mzigo hadi chini, na kuwasha mzigo.Njia hii ni rahisi na kwa kawaida hutumia N-channel MOSFET.

Tofauti kuu

Kubadilisha Aina	Udhibiti Kazi
Upande wa chini	Inadhibiti uunganisho kwenye ardhi
Upande wa juu	Hudhibiti muunganisho wa usambazaji voltage

Kwa nini R_{DS(imewashwa)} Mambo katika Kubadilisha

R_{DS(imewashwa)} ni muhimu katika kubadili kwa sababu huathiri moja kwa moja ufanisi na uzalishaji wa joto wa MOSFET wakati iko katika hali ya ON.Inawakilisha upinzani kati ya kukimbia na chanzo wakati MOSFET inaendesha, na upinzani huu husababisha kupoteza nguvu kwa namna ya joto.Kiwango cha juu cha R_{DS(imewashwa)}, ndivyo upotevu wa nishati unavyoongezeka, ambao unaweza kupunguza ufanisi na uwezekano wa kuharibu kifaa katika programu za sasa za juu.

Kupoteza nguvu:

P = I² × R_{DS(imewashwa)}

Kupungua kwa voltage:

V = mimi × R_{DS(imewashwa)}

Kwa hivyo, kwa kutumia MOSFET iliyo na R_{DS(imewashwa)} ni muhimu katika kubadilisha saketi, kwa vile inapunguza upotevu wa nishati, inapunguza mkusanyiko wa joto, na kuboresha utendaji wa jumla.

Maombi ya Kawaida ya Kubadilisha MOSFET

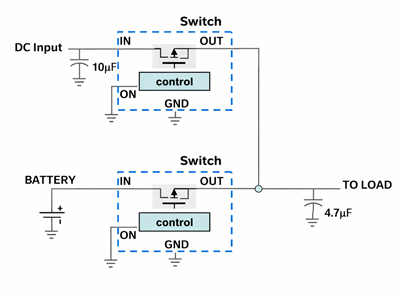

Kielelezo 5. Kubadilisha Nishati Kwa Msingi wa MOSFET Kati ya Ingizo la DC na Betri

Vifaa vya nguvu

Katika programu za usambazaji wa nishati, MOSFET hutumiwa kama vipengee vya kubadili ili kudhibiti voltage na kuboresha ufanisi wa ubadilishaji wa nishati.Zina jukumu muhimu katika kupunguza upotezaji wa nishati, na kuzifanya kuwa bora zaidi katika vifaa kama vile chaja na vibadilishaji umeme.

Mizunguko ya udhibiti wa magari

Katika nyaya za udhibiti wa magari, MOSFETs hutumiwa kudhibiti kasi na mwelekeo wa motors kwa kubadili haraka, ambayo inaruhusu uendeshaji sahihi.Zinatumika sana katika matumizi kama vile feni, magari ya umeme, na roboti.

Mizunguko ya dijiti

Katika mizunguko ya dijiti, MOSFET hutumika kama vizuizi vya msingi vya ujenzi wa saketi zilizojumuishwa.Wao hutumiwa sana katika milango ya mantiki, microprocessors, na vifaa vya kumbukumbu, kuwezesha uendeshaji wa mifumo ya kisasa ya umeme.

Madereva ya LED na mifumo ya taa

Katika viendeshi vya LED na mifumo ya taa, MOSFET hutumiwa kudhibiti mwangaza kwa ufanisi huku kupunguza matumizi ya nguvu kwa ujumla.

Hitimisho

MOSFET husaidia kudhibiti nishati ipasavyo kwa kubadili kati ya majimbo ya ON na OFF.Matumizi sahihi, ikiwa ni pamoja na udhibiti wa lango na ulinzi, huhakikisha uendeshaji salama na wa kuaminika.Kwa ujumla, MOSFET ni muhimu katika vifaa vya kisasa vya kielektroniki kwa sababu ya kasi yao, ufanisi, na anuwai ya matumizi.
