Rota ya Squirrel Cage dhidi ya Rota ya Jeraha: Kuna Tofauti Gani?
2026-04-10 433

Motors za induction zinaweza kuonekana sawa, lakini muundo wa rotor hubadilisha jinsi wanavyofanya.Kutoka kwa vifaa vidogo hadi mashine nzito za viwanda, aina ya rotor huathiri sana kuanzia, udhibiti, na ufanisi.Huenda umeona motors hizi kwenye vifaa vya kila siku bila kutambua.Katika makala hii, hebu tujadili rotor ya ngome ya squirrel dhidi ya rotor ya jeraha, ikiwa ni pamoja na ujenzi, kazi, vipengele, faida, na matumizi yao.

Katalogi

Rota ya Ngome ya Squirrel ni nini?

A rotor ya ngome ya squirrel ni sehemu ya silinda inayozunguka iliyotengenezwa kwa chuma laminated na baa conductive kuwekwa katika nafasi pamoja na urefu wake.Baa hizi, kwa kawaida alumini au shaba, zimeunganishwa na pete za mwisho kuunda mzunguko uliofungwa.

Ubunifu huu huondoa hitaji la miunganisho ya nje ya umeme.Muundo wake unafanana na ngome, ndiyo sababu inaitwa a rotor ya ngome ya squirrel.

Rota ya Jeraha ni nini?

A rotor ya jeraha, pia inajulikana kama a kuingizwa kwa rotor ya pete, matumizi vilima vya maboksi badala ya baa.Vilima hivi vimeunganishwa na pete za kuteleza zilizowekwa kwenye shimoni, pamoja brashi kutoa mawasiliano ya umeme.

Mpangilio huu unaruhusu upinzani wa nje kuongezwa kwenye mzunguko wa rotor.Kama matokeo, motor inaweza kutoa utendaji wenye nguvu wa kuanzia na udhibiti bora wakati wa operesheni.

Muundo wa Ngome ya Squirrel na Rota ya Jeraha

/p>

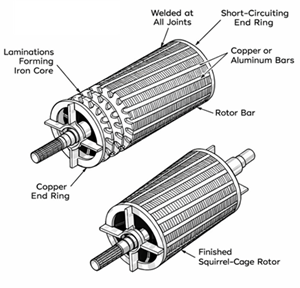

Kielelezo 2. Ujenzi wa Rota ya Squirrel Cage yenye Baa na Pete za Kumalizia

Squirrel Cage Rotor

• Msingi wa chuma uliowekwa lami ili kupunguza upotevu wa nishati

• Paa za rota za alumini au shaba

• Pete za kumalizia ambazo hupitisha pau kwa muda mfupi

• Pau zilizopinda ili kupunguza kelele na mtetemo

• Shaft kwa msaada wa mitambo

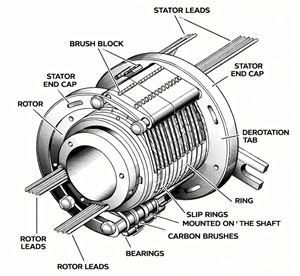

Kielelezo 3. Ujenzi wa Rota ya Jeraha (Mota ya Kuteleza ya Pete).

Rota ya jeraha

• Msingi wa chuma wa laminated

• Vilima vya rotor ya awamu tatu

• Pete za kuingizwa zilizowekwa kwenye shimoni

• Brashi za kaboni

• Mfumo wa upinzani wa nje

Kazi ya Msingi ya Rotors zote mbili

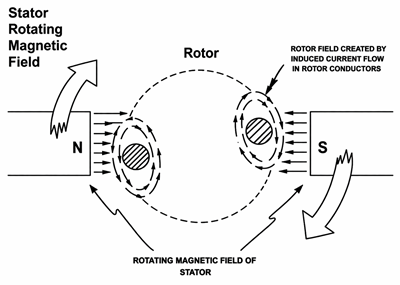

Kielelezo 4. Kanuni Msingi ya Kufanya Kazi ya Motor Induction (Squirrel Cage na Wound Rotor)

Rota zote mbili hufanya kazi kwa induction ya sumakuumeme.

Squirrel Cage Rotor

Stator hutoa uwanja wa magnetic unaozunguka unaosababisha sasa katika baa za rotor.Mwingiliano huu huunda torque na husababisha motor kuzunguka.

Rotor daima huendesha polepole kidogo kuliko uwanja wa sumaku.Tofauti hii inaitwa kuingizwa, na ni muhimu kwa uzalishaji wa torque.

Rota ya jeraha

Kanuni hiyo hiyo inatumika.Walakini, upinzani wa nje huongezwa wakati wa kuanza.

Hii huongeza upinzani wa rotor, inaboresha torque ya kuanzia, na inapunguza kuanzia sasa.Wakati motor inavyoongezeka, upinzani huondolewa hatua kwa hatua.

Vipengele kuu vya kila rota

Squirrel Cage Rotor

• Hakuna brashi au pete za kuteleza

• Hakuna muunganisho wa rota ya nje

• Muundo thabiti na ulio rahisi kusakinisha

• Inahitaji huduma ndogo

Rota ya jeraha

• Ufikiaji wa nje wa mzunguko wa rotor

• Upinzani unaoweza kurekebishwa

• Utendaji imara wa kuanzia

• Kuongeza kasi laini

• Udhibiti wa kasi unaobadilika

Matengenezo na Ulinganisho wa Gharama

Mitambo ya ngome ya squirrel kuwa na mahitaji ya chini ya matengenezo na gharama ya chini kwa sababu hawatumii brashi au pete za kuteleza.

Mitambo ya rotor ya jeraha zinahitaji uangalifu zaidi na kuwa na gharama ya juu kutokana na vipengele vya ziada kama vile pete za kuteleza, brashi na mifumo ya upinzani ya nje.

Motors hizi zinatumika wapi?

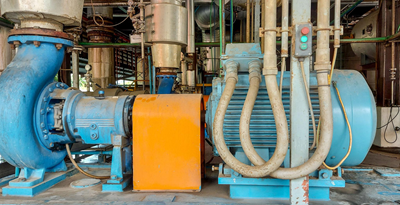

Kielelezo 5. Mfumo wa Kusukuma Maji Kiwandani

Squirrel Cage Rotor

• Mashabiki na vipeperushi

• Pampu

• Compressors

• Mifumo ya HVAC

• Mashine ya jumla ya viwanda

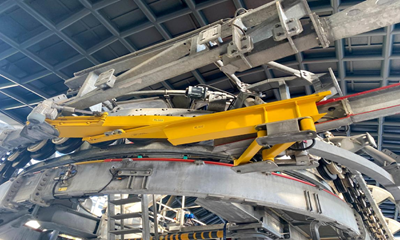

Kielelezo 6. Conveyors na Mifumo Mizito ya Viwanda

Rota ya jeraha

• Cranes na hoists

• Wasafirishaji

• Mills na crushers

• Mifumo ya viwanda vizito

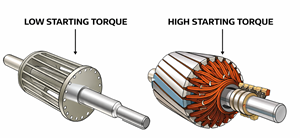

Ngome ya Squirrel vs Ulinganisho wa Rotor ya Jeraha

Kipengele	Squirrel Rotor ya ngome	Jeraha Rota (Rota ya Pete ya Kuteleza)
Ujenzi	Ubunifu rahisi na kompakt	Ngumu zaidi na ziada sehemu
Ubunifu wa rotor	Alumini au baa za shaba na mwisho pete	Vilima vya awamu tatu na kuingizwa pete
Uunganisho wa Umeme	Hakuna muunganisho wa rotor ya nje	Uunganisho wa nje kwa njia ya kuteleza pete na brashi
Kuanzisha Torque	Wastani	Juu
Kuanzia Sasa	Juu	Chini na upinzani wa nje
Udhibiti wa kasi	Kikomo	Udhibiti bora kwa kutumia upinzani
Ufanisi	Juu katika operesheni ya kawaida	Chini kidogo kwa sababu ya ziada hasara
Matengenezo	Matengenezo ya chini	Inahitaji matengenezo ya mara kwa mara
Kudumu	Nguvu na ya kudumu	Chini kutokana na kuvaa kwa brashi
Gharama	Gharama ya chini ya awali	Juu ya awali na matengenezo gharama

Hitimisho

Rotors zote mbili zina nguvu tofauti kulingana na muundo wao.Rota ya ngome ya squirrel ni rahisi, ya gharama nafuu, na rahisi kudumisha, wakati rotor ya jeraha inatoa torque bora ya kuanzia na udhibiti.Kuchagua moja sahihi inategemea mzigo na mahitaji ya maombi.
