Jifunze Muundo wa Vidhibiti Vidogo vya ATmega, Mchoro, Kufanya kazi na Kupanga
2026-04-10 397

Vidhibiti vidogo vya ATmega hutumiwa katika mifumo mingi ya kielektroniki kwani ni rahisi kutumia, kutegemewa na kunyumbulika.Wanaweza kusoma pembejeo, kuchakata data, na matokeo ya udhibiti, ambayo huwafanya kuwa bora katika miradi kama vile robotiki, otomatiki na mifumo iliyopachikwa.Katika nakala hii, utajifunza ni nini vidhibiti vidogo vya ATmega, jinsi wanavyofanya kazi ndani, sifa zao, aina, na jinsi ya kuzipanga.

Katalogi

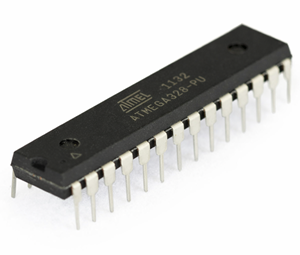

Mchoro 1. ATmega328 Microcontroller (Kifurushi cha DIP)

ATMega Microcontroller ni nini?

An Mdhibiti mdogo wa ATmega ni saketi fupi iliyounganishwa iliyoundwa kwa ajili ya mifumo iliyopachikwa, kuchanganya usindikaji, kumbukumbu, na kazi za pembeni katika chip moja.Ni mali ya Familia ya AVR, awali iliyoandaliwa na Atmel na sasa zinazozalishwa na Microchip Technology.

Ndani ya kifaa, inaunganisha a kitengo cha usindikaji cha kati (CPU), Kumbukumbu ya Flash kwa uhifadhi wa programu, SRAM kwa data ya muda, na EEPROM kwa hifadhi isiyo na tete.Pia inajumuisha pini za ingizo/towe na viambajengo vilivyojengewa ndani kama vile vipima muda, vigeuzi vya analogi hadi dijitali (ADC), na violesura vya mawasiliano kama vile UART, SPI, na I2C.

Vidhibiti vidogo vya ATmega hutumia Usanifu wa 8-bit wa RISC, ambayo inaruhusu utekelezaji wa maelekezo kwa ufanisi na matumizi ya chini ya nguvu.Kama utendaji wao wa usawa na vipengele vilivyounganishwa, hutumiwa sana katika programu zilizopachikwa kuanzia mifumo ya udhibiti wa kimsingi hadi majukwaa ya maendeleo kama vile Arduino Uno.

Usanifu wa ATmega na Kanuni ya Kufanya Kazi

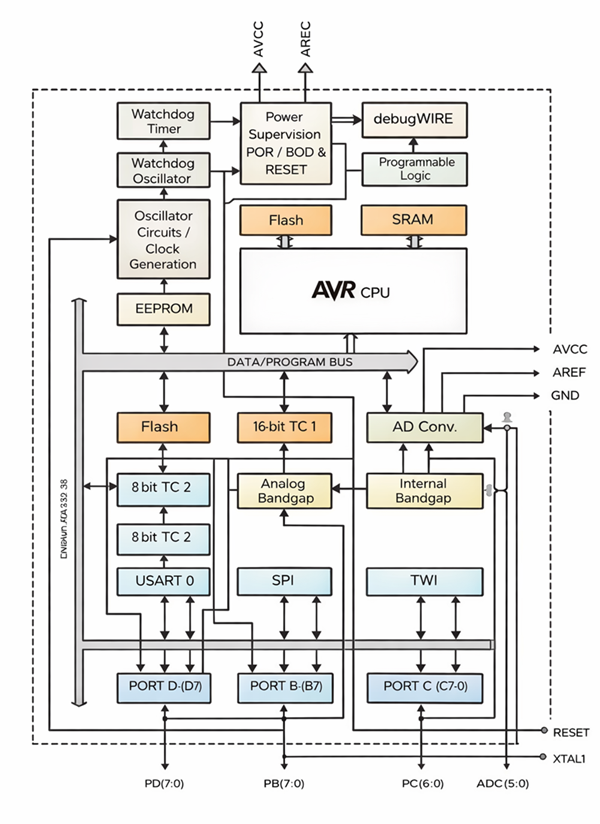

Kielelezo 2. Usanifu wa Ndani wa ATmega328

The Mdhibiti mdogo wa ATmega inafanya kazi kupitia a mzunguko wa utekelezaji wa maagizo unaoendelea ambayo huiruhusu kushughulikia kazi kwa wakati halisi.Inapowashwa, mfumo huanza kuendesha programu iliyohifadhiwa kwenye kumbukumbu ya Flash.

Operesheni inafuata mlolongo wa kawaida unaojulikana kama leta → simbua → tekeleza mzunguko.Kwanza, CPU inachukua maagizo kutoka kwa kumbukumbu ya programu.Ifuatayo, kitengo cha udhibiti huamua maagizo ili kuamua hatua inayohitajika.Hatimaye, CPU hutekeleza maagizo kwa kutumia kitengo cha mantiki ya hesabu (ALU) na rejista za ndani.Mzunguko huu unajirudia kila mara, kuwezesha kidhibiti kidogo kufanya kazi zilizopangwa.

ATmega hutumia a Usanifu wa Harvard, ambayo hutenganisha kumbukumbu ya programu na kumbukumbu ya data.Hii inaruhusu mfumo kufikia maelekezo na data wakati huo huo, kuboresha ufanisi wa utekelezaji.

Wakati wa operesheni, moduli tofauti za ndani hufanya kazi pamoja na CPU.Kidhibiti kidogo anasoma data, kuichakata kupitia mzunguko wa maelekezo, na inasasisha matokeo ipasavyo.Shughuli zote zinasawazishwa na saa ya mfumo, kuhakikisha muda sahihi na uendeshaji thabiti.

Mchoro wa Block Microcontroller wa ATmega

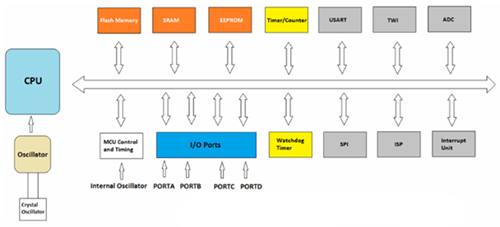

Kielelezo 3. Mchoro wa Block Microcontroller wa ATmega

• CPU (Kitengo cha Usindikaji Kati) → Hutekeleza maagizo na kudhibiti shughuli zote za mfumo

• Kumbukumbu ya Flash → Huhifadhi msimbo wa programu ambayo microcontroller inaendesha

• SRAM → Hushikilia data ya muda wakati wa utekelezaji wa programu

• EEPROM → Huhifadhi data isiyo tete ambayo lazima ihifadhiwe baada ya nishati kuondolewa

• I/O Bandari → Kiolesura chenye vipengele vya nje kama vile vitambuzi, swichi na vionyesho

• ADC (Kigeuzi cha Analogi hadi Dijiti) → Hubadilisha mawimbi ya analogi kuwa thamani za kidijitali ili kuchakatwa

• Vipima muda/Vihesabu → Shughulikia shughuli za muda, ucheleweshaji, na kuhesabu matukio

• Violesura vya Mawasiliano (UART, SPI, I2C) → Washa ubadilishanaji wa data na vifaa na mifumo mingine

• Mfumo wa Saa (Oscillator) → Hutoa mawimbi ya saa ili kuratibu shughuli zote za ndani

• Kitengo cha Kukatiza → Hushughulikia matukio ya kipaumbele cha juu ambayo yanahitaji majibu ya haraka

Usanidi wa Pinout wa ATmega

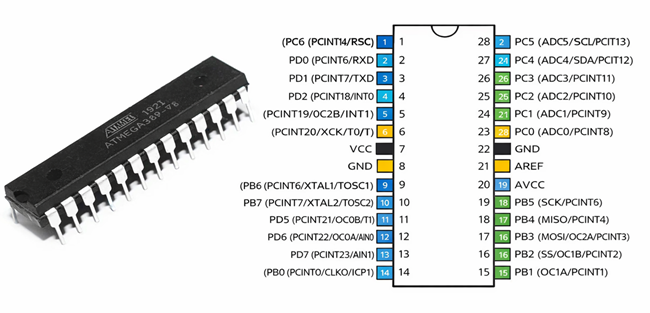

Kielelezo 4. ATmega328 Microcontroller na Mchoro wa Pinout

• Pini za Dijitali za I/O → Hutumika kwa shughuli za jumla za uingizaji na utoaji, kama vile swichi za kusoma au kudhibiti taa za LED na relay

• Pini za Kuingiza za Analogi (Pini za ADC) → Kubali mawimbi ya analogi kutoka kwa vitambuzi na ubadilishe kuwa data ya kidijitali ili kuchakatwa

• Pini za Nguvu (VCC, GND) → Kutoa voltage ya uendeshaji inayohitajika na uunganisho wa ardhi kwa microcontroller

• Pini za Mawasiliano (UART, SPI, I2C) → Washa mawasiliano ya mfululizo na vifaa vya nje kama vile moduli, maonyesho na vidhibiti vidogo vingine

• Pini za Saa (XTAL1, XTAL2) → Unganisha kwenye kiosilata cha fuwele cha nje kwa muda sahihi (si lazima utumie kisisitizo cha ndani)

• Weka upya Pini (RESET) → Huanzisha upya kidhibiti kidogo na kuanzisha utekelezaji wa programu tangu mwanzo

Makala na Maelezo ya ATmega

Kategoria	Kigezo	Maelezo
Msingi	Aina ya CPU	8-bit AVR RISC usanifu
Msingi	Kasi ya Saa	Hadi 20 MHz
Kumbukumbu	Mwako	32 KB (programu hifadhi)
Kumbukumbu	SRAM	2 KB (data ya muda)
Kumbukumbu	EEPROM	KB 1 (isiyo na tete hifadhi)
I/O	Pini za Dijiti	Hadi mistari 23 ya I/O
Analogi	ADC	chaneli 6, 10-bit azimio
Mawasiliano	Violesura	UART, SPI, I2C
Nguvu	Voltage ya Uendeshaji	1.8V - 5.5V
Kipengele	Usanifu	Usanifu wa Harvard
Kipengele	Matumizi ya Nguvu	Uendeshaji wa nguvu ya chini
Kipengele	Kupanga programu	Inaauni Iliyopachikwa C na Arduino IDE

Aina za vidhibiti vidogo vya ATmega

ATmega8

ATmega8 ni kidhibiti kidogo cha kompakt ambacho hutumiwa katika mifumo ya msingi iliyopachikwa.ATmega8 hutoa kumbukumbu ya kutosha na pini za pembejeo/towe kwa kazi rahisi kama vile kudhibiti taa za LED, vitufe vya kusoma, au kushughulikia miradi midogo inayotegemea kihisi.

ATmega16

ATmega16 inatoa rasilimali zaidi ikilinganishwa na ATmega8, ikijumuisha kumbukumbu ya ziada na idadi kubwa ya pini za I/O.Hii huiruhusu kushughulikia kazi ngumu zaidi kama vile kudhibiti vifaa vingi kwa wakati mmoja.ATmega16 hutumiwa sana katika programu kama vile mifumo ya udhibiti wa gari, maonyesho ya dijiti, na miradi midogo ya kiotomatiki ambapo kubadilika zaidi kunahitajika.

ATmega32

ATmega32 hujengwa juu ya uwezo wa ATmega16 kwa kutoa utendakazi ulioboreshwa na vipengele vya ziada.ATmega32 inasaidia utendakazi wa hali ya juu zaidi, na kuifanya kufaa kwa mifumo inayohitaji usindikaji thabiti na endelevu.Kidhibiti hiki kidogo kinatumika katika usanidi wa udhibiti wa viwanda, mifumo ya mawasiliano na programu zinazohitaji utendakazi unaotegemewa kwa muda mrefu.

ATmega328P

ATmega328P ni mojawapo ya vidhibiti vidogo vinavyotumiwa sana katika familia ya ATmega.ATmega328P inajulikana kwa usawa wake kati ya utendakazi na urahisi wa matumizi.Chip hii inatumika katika Arduino Uno, ambayo inafanya kuwa bora zaidi kwa ajili ya kujifunza, prototyping, na kuendeleza programu.

ATmega2560

ATmega2560 ni kidhibiti cha hali ya juu zaidi kilichoundwa kwa miradi mikubwa na ngumu.ATmega2560 ina idadi kubwa zaidi ya pini na kumbukumbu kubwa zaidi, ikiruhusu kudhibiti kazi nyingi kwa wakati mmoja.ATmega2560 hutumiwa katika mifumo inayohitaji miunganisho mingi, kama vile robotiki, mifumo mikubwa ya otomatiki, na miradi inayohusisha vitambuzi na matokeo mengi.Kidhibiti hiki kidogo kinatumika kwenye bodi kama Arduino Mega.

Jinsi ya Kupanga Vidhibiti Vidogo vya ATmega

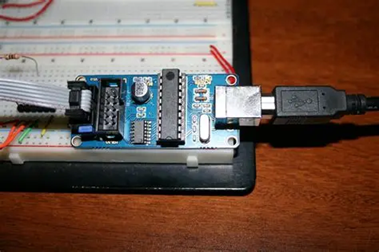

Kielelezo 5. Uwekaji wa Programu ya ATmega Microcontroller

Kupanga kidhibiti kidogo cha ATmega inamaanisha kuandika seti ya maagizo ambayo huambia chipu nini cha kufanya, kama vile kuwasha LED, kusoma kitambuzi, au kudhibiti motor.Maagizo haya kawaida huandikwa ndani Iliyopachikwa C, ambayo ni lugha ya kawaida ya programu kwa vidhibiti vidogo.

Mchakato huanza kwa kuandika nambari yako kwa kutumia zana ya programu kama AVR-GCC au Kitambulisho cha Arduino.Baada ya kuandika msimbo, imeundwa, ambayo ina maana inabadilishwa kuwa msimbo wa mashine ambayo microcontroller inaweza kuelewa.Msimbo huu wa mashine hupakiwa kwenye chipu ya ATmega kwa kutumia a programu au USB unganisho, kulingana na usanidi.

Programu inapopakiwa, kidhibiti kidogo huanza kuiendesha kiotomatiki inapowashwa.Inafuata maagizo hatua kwa hatua, kuendelea kusoma pembejeo, kuchakata data, na kudhibiti matokeo.

Ikiwa wewe ni mgeni katika kidhibiti kidogo, kutumia bodi kama Arduino Uno hurahisisha upangaji.Inakuruhusu kuandika, kukusanya, na kupakia msimbo moja kwa moja kupitia kiolesura rahisi bila kuhitaji maunzi ya ziada.

Mradi wa Kupepesa kwa LED na ATmega16

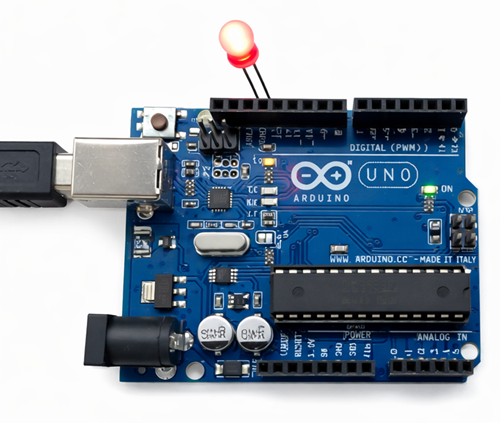

Kielelezo 6. Mfano wa Pato la Arduino Uno LED

Hii ni moja ya miradi muhimu na muhimu unayoweza kufanya na kidhibiti kidogo cha ATmega.Lengo ni rahisi: fanya LED kugeuka na kuzima mara kwa mara.Hii hukusaidia kuelewa jinsi kidhibiti kidogo kinavyodhibiti pini za kutoa.

Vipengele vinavyohitajika:

• Kidhibiti kidogo cha ATmega16

• LED

• 220Ω kipingamizi

• Ubao wa mkate na waya za kuruka

• Ugavi wa umeme (5V)

• Kipanga programu (kwa kupakia msimbo)

Jinsi mzunguko unavyofanya kazi:

LED imeunganishwa na moja ya pini za pato za ATmega16 (kwa mfano, PORTB).Upinzani hutumiwa kupunguza sasa ili LED isiharibike.Wakati microcontroller inatuma ishara ya HIGH, LED inawasha.Inapotuma ishara ya LOW, LED HUZIMA.

Mfano wa Msimbo (Iliyopachikwa C):

#pamoja na
#pamoja na

int kuu (utupu)
{
    DDRB |= (1 << PB0);

    wakati (1)
    {
        PORTB |= (1 << PB0);
        _chelewa_ms(1000);

        PORTB &= ~(1 << PB0);
        _chelewa_ms(1000);
    }
}

Maombi ya ATmega Microcontrollers

Roboti za Arduino - ATmega328P inatumika katika bodi za Arduino Uno kudhibiti roboti ndogo.Inasoma data kutoka kwa vitambuzi na kudhibiti motors ili kusonga na kuepuka vikwazo.

Nyumbani Automation - Chipu za ATmega zinaweza kudhibiti taa, feni, na vifaa.Kwa mfano, unaweza kuitumia pamoja na relay na moduli ya Bluetooth ili KUWASHA au KUZIMA vifaa kwa kutumia simu yako.

Mifumo ya Ufuatiliaji wa Joto - ATmega hufanya kazi na vitambuzi kama LM35 au DHT11 ili kupima halijoto na unyevunyevu.Data inaweza kuonyeshwa kwenye skrini au kutumwa kwa kifaa kingine.

Udhibiti wa Magari - ATmega16 na ATmega32 hutumiwa kudhibiti motors.Wanaweza kurekebisha kasi ya gari na mwelekeo kwa kutumia ishara rahisi.

Udhibiti Rahisi wa Viwanda - ATmega hutumiwa katika mashine ndogo kwa kazi za msingi za udhibiti kama vile vipima muda, swichi na ishara za ufuatiliaji.

Vifaa vya Kielektroniki na Miradi ya DIY - ATmega hutumiwa katika vifaa vidogo kama vile vidhibiti vya mbali, saa za dijiti na miradi ya diy.

Miradi ya Sensor - ATmega inaweza kusoma data kutoka kwa vitambuzi kama vile vitambuzi vya mwanga, mwendo au shinikizo na kujibu kulingana na mpango.

Manufaa na Hasara za ATmega Microcontrollers

Manufaa:

Rahisi Kutumia - Usanifu rahisi na usaidizi mpana huifanya ifae ikiwa wewe ni mpya katika kidhibiti kidogo.

Matumizi ya Nishati ya Chini - Hufanya kazi vyema katika mifumo inayotumia betri na vifaa vinavyobebeka.

Vipengele Vilivyojumuishwa - Inajumuisha vipima muda, ADC, na miingiliano ya mawasiliano, hivyo basi kupunguza hitaji la vijenzi vya ziada.

Gharama nafuu - Nafuu na inapatikana sana kwa aina tofauti za miradi.

Rahisi na Kutegemewa - Inaweza kushughulikia kazi mbalimbali katika mifumo iliyopachikwa yenye utendakazi thabiti.

Hasara:

Nguvu ndogo ya Kuchakata - Kama kidhibiti kidogo cha 8-bit, haifai kwa kazi ngumu au za kasi kubwa.

Kumbukumbu ndogo - Kumbukumbu ndogo ikilinganishwa na vidhibiti vidogo vya juu zaidi.

Sio Bora kwa Programu za Kina - Haifai kwa mifumo inayohitaji utendakazi wa hali ya juu, kama vile AI au usindikaji mzito wa data.

Polepole Ikilinganishwa na MCU za Kisasa - Haiwezi kulingana na kasi ya vidhibiti vidogo vya 32-bit kama mifumo inayotegemea ARM.

ATmega dhidi ya Vidhibiti Vidogo vingine

Kipengele	ATmega	PIC	ARM (Cortex-M)
Usanifu	AVR ya biti 8	8-bit / 16-bit	32-bit
Kasi ya Saa	Hadi ~ 20 MHz	Hadi ~ 64 MHz (inatofautiana)	48 MHz hadi 400+ MHz
Utendaji	Wastani	Wastani	Juu
Urahisi wa Kutumia	Rahisi sana	Kati	Ngumu zaidi
Matumizi ya Nguvu	Chini	Chini	Chini sana (ya hali ya juu modes)
Ukubwa wa Kumbukumbu	Kikomo	Kikomo kwa wastani	Kubwa
Pini za I/O	Wastani	Mbalimbali	Juu
Azimio la ADC	10-bit	10-12-bit	12-16-bit
Mawasiliano	UART, SPI, I2C	UART, SPI, I2C, CAN	UART, SPI, I2C, CAN, USB, Ethaneti
Zana za Maendeleo	Arduino IDE, AVR-GCC	MPLAB	Keil, STM32Cube, wengine
Gharama	Chini	Chini hadi wastani	Wastani
Scalability	Kikomo	Wastani	Juu
Wakati Halisi Uwezo	Msingi	Nzuri	Advanced
Mfumo wa ikolojia	Nguvu (Arduino)	Nguvu (Microchip)	Nguvu sana (nyingi wachuuzi)
Bora Kwa	Kompyuta, rahisi mifumo	Udhibiti wa viwanda	Maombi ya hali ya juu

Hitimisho

Vidhibiti vidogo vya ATmega ni mahali pazuri pa kuanzia kwa kujifunza na kujenga mifumo ya kielektroniki.Hutoa vipengele vya kutosha kushughulikia kazi nyingi, kutoka kwa miradi rahisi kama vile udhibiti wa LED hadi programu za juu zaidi kama vile otomatiki na robotiki.Ingawa zina vikwazo ikilinganishwa na vidhibiti vidogo vyenye nguvu zaidi, bado hutumiwa kwa kawaida kutokana na urahisi wa upangaji programu, ufaafu wa gharama na kutegemewa.Ikiwa unajifunza mifumo iliyopachikwa au kufanya kazi kwenye miradi ya vitendo, ATmega ni chaguo kali na muhimu.
