Chip ya DS1302 inajumuisha kwa muda mrefu saa ya saa/kalenda ya wakati halisi na ka 31 za RAM tuli, ambayo kwa neema inafungua siri za utunzaji wa wakati.Inatoa njia ya kuwasiliana vizuri na microprocessors kwa kutumia interface rahisi ya serial.Hati hii inaingia sana ndani ya usanifu wa chip, ikifunua kazi ngumu na densi ya elektroni ndani ya mizunguko yake.Inaamsha udadisi wa wale wanaovutiwa na umaridadi wa muundo wa kiteknolojia.

Katalogi

Maelezo ya jumla ya Viunganisho vya DS1302

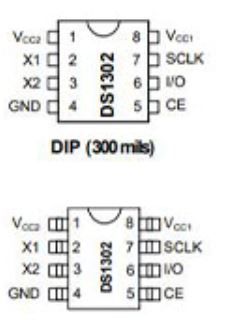

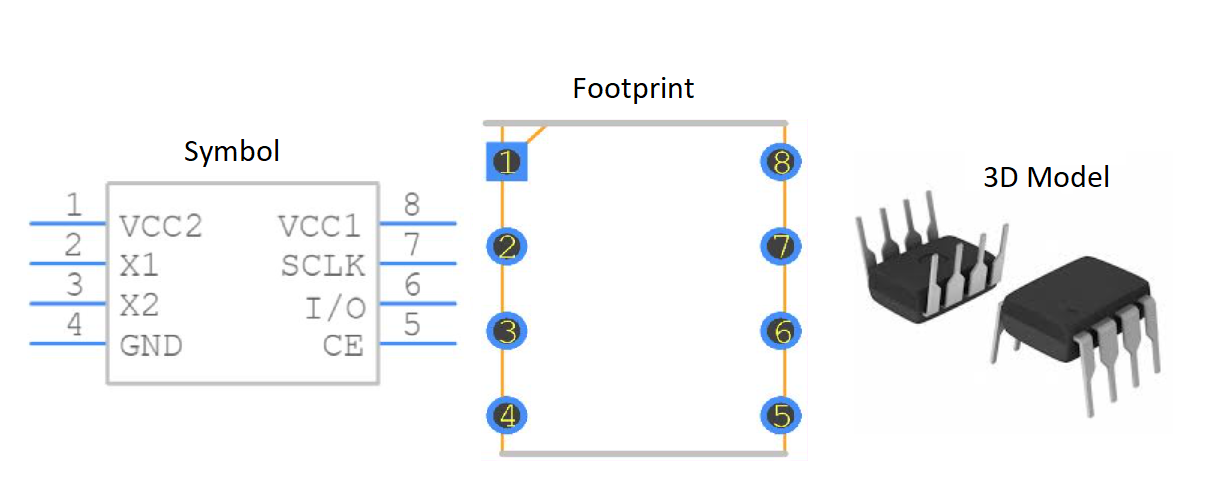

Mfano wa CAD wa DS1302

Maelezo ya jumla ya DS1302

DS1302 Inachanganya saa/kalenda ya wakati halisi na ka 31 za RAM tuli, iliyoundwa ili kuendana na hali ya chini ya nguvu.Inatoa habari ya utunzaji wa wakati kwa sekunde, dakika, masaa, siku, tarehe, miezi, na miaka, kamili na marekebisho ya mwaka wa kuruka yaliyoshughulikiwa bila nguvu.Mfumo huu huruhusu fomati zote za masaa 24 na saa 12, zilizo na kiashiria cha AM/PM kuhudumia upendeleo wa watumiaji wa kanuni za onyesho la wakati wa dijiti.Uingiliano wake wa mawasiliano ya serial hurahisisha kuunganishwa na microprocessors anuwai, inayojumuisha kubadilika katika muundo wa mfumo.

Vipengele vya DS1302

Utunzaji wa wakati uliojumuishwa na utunzaji wa data

DS1302 inathibitisha kuwa chaguo bora kwa kazi za utunzaji wa wakati, inajumuisha shughuli zote wakati wa kutoa uhifadhi wa data wa muda ndani ya RAM yake.Utunzaji wa wakati unatekelezwa kwa ufanisi kupitia interface ya serial ya waya-tatu, kuwezesha mawasiliano laini na microcontrollers.Usanidi huu unachukua njia tofauti za uhamishaji wa data, kama vile hali moja na ya kupasuka, ikiingiza kubadilika katika mifumo ngumu.

Matumizi bora ya nishati

Tabia inayojulikana ya DS1302 ni matumizi yake ya busara ya nguvu, inafanya kazi ndani ya safu ya voltage kutoka 2.0V hadi 5.5V.Wakati wa kufanya kazi kwa 2.0V, hutumia 300NA tu, ikijitokeza kama chaguo linalofaa kwa matumizi ya nguvu ya chini kama vidude vyenye nguvu ya betri.Kiwango hiki cha ufanisi wa nishati hupunguza mzunguko wa mabadiliko ya betri, kuongeza muda wa maisha ya vifaa - sababu ya faida ya kusimamia seti za mbali ambao hutafuta kuegemea na usumbufu mdogo.

Ubunifu wa nafasi ya uchumi

DS1302's compact 8-pin dip na kwa hivyo vifurushi vinahakikisha inachukua nafasi ndogo, tabia ya kuvutia katika muundo wa vifaa ambapo kila nafasi ni muhimu sana.Uwezo wa sababu ya fomu unaonekana katika ajira yake katika sekta mbali mbali, kutoka kwa vifaa vya umeme hadi mashine za viwandani.Kwa kuongezea, kifurushi chake kidogo hurahisisha kuingizwa kwa chip katika miundo iliyopo ya mzunguko, na kuifanya iwe rahisi kwetu kuboresha mifumo ya zamani bila shida.

Aina pana ya joto ya kufanya kazi

Uwezo wa DS1302 kufanya kazi kwa uhakika ndani ya kiwango cha joto cha viwandani unaongeza utumiaji wake, ikiruhusu kustawi chini ya hali ngumu ya mazingira.Tabia hii inafanya kuwa chaguo la kutegemewa kwa vifaa ambavyo lazima vifanye kwa kasi katika hali ya joto kali, kama ile iliyo kwenye mipangilio ya nje na matumizi ya magari.Uvumilivu wa joto kali unasimama kama ushuhuda wa kuegemea kwake bila kufikiwa, tabia ambayo inazingatia sana hali ya misheni.

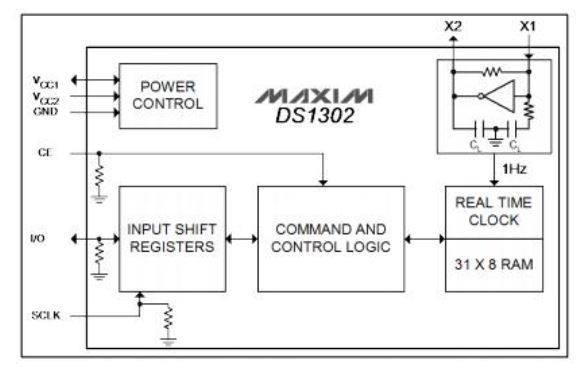

DS1302 Mchoro wa kuzuia kazi

Uainishaji wa kiufundi

Maxim Pamoja hutoa wigo mpana wa maelezo kwa DS1302+, kutumika kama mwongozo kamili wa kufahamu uwezo wake na kuiunganisha bila mshono katika matumizi tofauti. DS1302+ Inaboresha katika utendaji sahihi wa wakati, sehemu ya mifumo inayotaka kudumisha utunzaji wa wakati na usimamizi bora wa data.Jedwali hapa chini ni maelezo ya kiufundi, sifa, vigezo vya DS1302+iliyojumuishwa.

Mzunguko wa kufanya kazi wa DS1302

Moduli ya saa ya wakati halisi ya DS1302 inaunganisha na microprocessors kupitia interface ya mawasiliano ya serial, ikihitaji miunganisho mitatu tu: Chip Wezesha (CE), pembejeo/pato (I/O), na saa ya serial (SCLK).Mfumo huu wa wiring ulioratibishwa unathaminiwa kwa unyenyekevu wake na kuegemea, kuonyesha hamu ya umaridadi katika muundo.Uhamisho wa data kwenda na kutoka kwa saa/RAM unaweza kutokea kwa wakati mmoja au kwa kupasuka kwa hadi 31.Ubunifu huo huwezesha operesheni juu ya nguvu ya chini sana, kuhifadhi data na habari ya saa chini ya 1 µW.Mzunguko wa kawaida wa kufanya kazi unaonyeshwa hapa chini.

Njia mbadala za DS1302

Vipimo vya DS1302

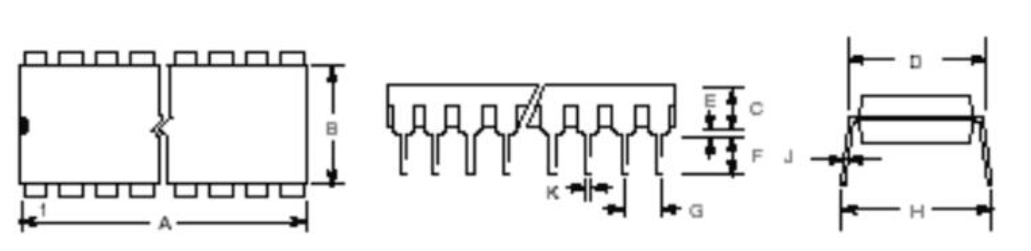

Mtengenezaji wa DS1302

Maxim Jumuishi inaongoza mazingira ya kiteknolojia na maendeleo ya msingi katika maingiliano, ufanisi wa nishati, na kuegemea kwa data, kuzingatia utunzaji wa wakati, usimamizi wa nguvu, na teknolojia za mawasiliano.Maeneo haya yanakuza mwingiliano wa umeme usio na mshono na kuongeza matumizi ya nishati, kuhakikisha ubadilishanaji wa habari unaoweza kutegemewa.Kampuni hiyo inaongeza uhandisi wa ubunifu kwa kutoa zana zenye nguvu na rasilimali ambazo hupunguza changamoto ngumu za muundo, kutuwezesha kukuza na uhakikisho na usahihi.
